Phạm vi gói vẽ
Bản vẽ khuôn lũy tiến thường bao gồm bố cục dải, cụm khuôn, sơ đồ trên và dưới, chế độ xem mặt cắt, chi tiết tấm, bản vẽ chèn, tham chiếu bộ phận-tiêu chuẩn, vị trí cảm biến và danh mục vật liệu. Quá trình vẽ khuôn cũng cần có hệ thống dữ liệu rõ ràng, chiến lược dung sai, ghi chú xử lý thép và nhiệt-cũng như nhận dạng bản sửa đổi. Bản vẽ phải đủ chi tiết để gia công CNC, WEDM, EDM, mài, kẹp khuôn và kiểm tra mà không cần dựa vào hướng dẫn bằng lời nói vì có thể bị mất trong quá trình thực hiện dự án.
Thông tin đài và báo chí

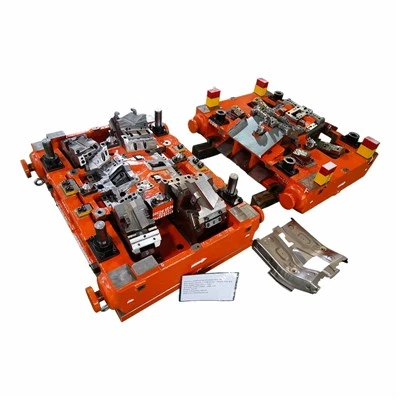

Mục đích thứ hai của Bản vẽ khuôn lũy tiến là giải thích trình tự làm việc. Mỗi trạm phải xác định các hoạt động xuyên thủng, tạo hình, chạy không tải, kích hoạt lại, cắt xén và cắt-cùng với việc vào của phi công, tình trạng của vật mang, hành trình nâng lên và thả ra. Dữ liệu thông số kỹ thuật máy ép như hướng cấp liệu, chiều cao đóng, kích thước đệm, trọng tải và đường cấp liệu phải được hiển thị ở những nơi ảnh hưởng đến thiết kế. Máng phế liệu, cảm biến và khả năng tiếp cận bảo trì phải được phối hợp với chồng đĩa.
Thuật ngữ công cụ có thể gây nhầm lẫn. Bản vẽ khuôn kéo ống tập trung vào việc thu nhỏ hoặc định cỡ ống thông qua khuôn, trong khi bộ khuôn kéo để tạo hình tấm kiểm soát dòng vật liệu vào khoang. Các bộ phận của khuôn kéo có thể bao gồm chày, vòng khuôn, chất kết dính, hạt kéo và hệ thống áp suất. Do đó, khuôn vẽ bằng kim loại tấm khác với khuôn vẽ bằng công cụ- lũy tiến, mặc dù trình tự lũy tiến có thể chứa một trạm vẽ hoặc tạo hình nông. Tài liệu nên nêu rõ quy trình nào thực sự được dự định.
Trước khi bắt đầu thiết kế, hãy kiểm tra thông số kỹ thuật máy ép dự định dựa trên các tiêu chuẩn kỹ thuật khuôn của khách hàng. Bản vẽ 2D được kiểm soát và bản vẽ 3D mới nhất phải có cùng bản sửa đổi. Dữ liệu vật liệu, khối lượng hàng năm, dung sai bộ phận, tiêu chuẩn kiểm tra và nhãn hiệu linh kiện ưu tiên đều có trong hồ sơ phát hành. Các thay đổi sửa đổi phải xác định các trạm và bộ phận bị ảnh hưởng để các nhóm gia công và thử nghiệm có thể xử lý cùng một vấn đề. Nhật ký thay đổi cũng phải nêu rõ liệu thép hiện có có thể được sửa đổi hay không hoặc liệu có cần chèn thay thế hay không.
Tài liệu thiết kế và bằng sáng chế
Công việc vẽ khuôn tiến bộ phải được hỗ trợ bởi các quy trình thiết kế được kiểm soát, quản lý sửa đổi và bằng chứng kỹ thuật về bố trí trạm, dẫn hướng dải, vị trí cảm biến và xả bộ phận cuối cùng. Khu vực chứng chỉ có thể trình bày ISO 9001, sự công nhận-doanh nghiệp công nghệ cao, chứng chỉ hoạt động xuất khẩu và bằng sáng chế liên quan đến cấp liệu liên tục, cấu trúc khuôn đa{3}}trạm hoặc thiết bị xử lý dải{4}}tiến bộ.
Đối với trang Bản vẽ khuôn lũy tiến này, mô-đun này cho thấy rằng đầu ra bản vẽ được hỗ trợ bởi hệ thống kỹ thuật và chất lượng chính thức. Nó giúp người mua đánh giá liệu bố cục dải, bản vẽ lắp ráp khuôn, điều khiển BOM, chi tiết gia công và hồ sơ hiệu chỉnh thử có thể duy trì nhất quán từ khi phát hành thiết kế cho đến bảo trì công cụ hay không.
